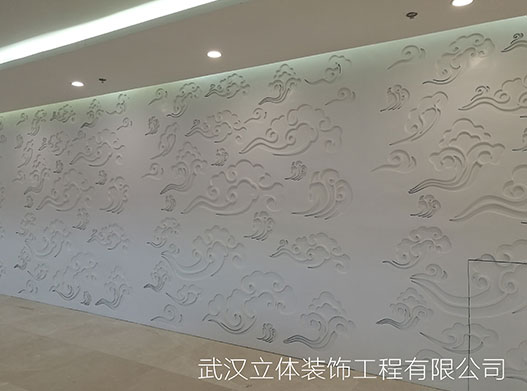

在大型公建項目中,GRG因其出眾的可塑性與聲學性能,常被用于實現復雜的雙曲面造型。然而,從概念設計到工廠生產、現場安裝,若三維建模階段未進行充分深化,易導致模具偏差、拼縫錯位甚至無法安裝。因此,設計院在輸出武漢GRG相關圖紙前,需掌握若干關鍵的建模深化技巧,確保藝術構想能順利落地。
首先,GRG雙曲面模型應基于實際施工邏輯構建,而非僅追求視覺效果。建議采用NURBS曲面或細分建模方式,避免使用過多三角面或非流形幾何體,以保證曲面連續性和可展開性。同時,需將整體造型合理拆分為若干單元板塊,每個板塊尺寸宜控制在2.4米以內,并預留5–10毫米的安裝縫,便于現場微調。

其次,深化階段需要考慮GRG的物理特性。其最小彎曲半徑通常不小于300毫米,過于尖銳的轉折或局部過度拉伸的區域,在脫?;蜻\輸過程中易產生開裂。建模時可通過曲率分析工具檢測高應力區,并對造型進行適度優化,既保留設計語言,又滿足材料工藝邊界。
此外,連接節點與背負結構需同步建模。GRG板塊背后常需設置鋼架或吊點,這些支撐構件的位置、角度和受力方向應在模型中明確表達,并與機電、燈光等專業協調避讓。尤其在異形吊頂或懸挑造型中,預埋件定位誤差會直接放大安裝偏差。
最后,輸出加工圖前,應生成帶編號的板塊清單、展開輪廓線及三維坐標定位圖,并標注厚度(常規為8–15mm)、邊緣處理方式(如企口、平口)等工藝信息。有條件時,可配合廠家進行虛擬預拼裝模擬,提前發現干涉問題。
總之,GRG雙曲面的價值不僅在于視覺張力,更在于能否被準確制造與安裝。設計院在建模階段多一分工藝考量,后期施工就少十分返工風險。這種“設計—生產—安裝”一體化的思維,正是高質量空間落地的關鍵前提。
